波紋板即用鋼板沖壓制成的表面呈波浪形的鋼板，作為一張加強腹板，廣泛應用于大型橋梁鋼腹板，涵洞波紋涵管，機場，地鐵站加固，體育館等大型鋼結構中，大大加強了結構的剛度和強度，節約了鋼材用料成本，減輕了結構重量。

山東沃達重工機床有限公司生產的這款2000噸龍門液壓機是山西客戶定制的專用于壓制厚度8mm以上波紋鋼板的液壓機，采用五油缸一字橫列設計，工作臺面為5600mm*1200mm，配備全自動送料機。機身采用山東沃達重工液壓機國家專利新型榫卯式結構框架液壓機，易于拆裝、維修，導向采用四角八面矩形導軌，強度高，抗偏載能力強，導軌表面經過中頻淬火處理，間隙可調，降低了售后維護成本。

2000噸龍門液壓機

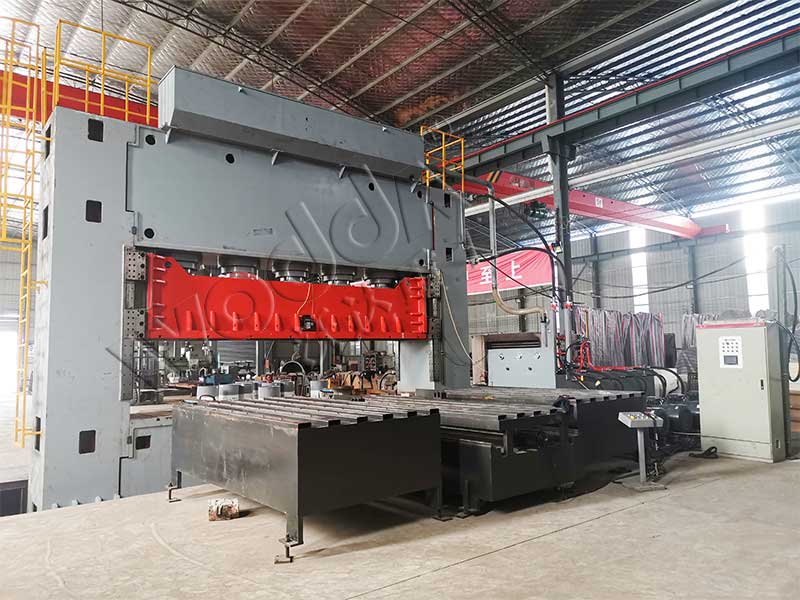

2000噸龍門液壓機客戶現場

波紋板

2000噸龍門液壓機具有獨立的動力機構和電氣系統，采用PLC自動控制，并可實現調整、手動及半自動三種操作方式。本機適用于金屬的薄板拉伸工藝，可塑性材料的壓制工藝，用于拉伸、壓制大型制品成型設備。

2000噸龍門液壓機設計特點：

（1）2000噸龍門液壓機的工作臺面較大，滑塊行程較長，以滿足多種工藝的要求，主工作缸一般采用活塞式，供壓制和回程用。

（2）2000噸龍門液壓機設有能浮動的頂出缸，供頂出工件、反向拉伸、液壓壓邊和起液壓墊作用。

（3）2000噸龍門液壓機設有充液系統，可實現空程快速運動，以減少輔助時間。采用位移傳感器或無觸點開關，提高了行程控制的可靠性和精度。配備油缸下腔支承回路、油缸上下腔互鎖回路等，安全性能優越。

（4）設有保壓延時系統，具有保壓、延時和自動回程功能，并能進行定壓成型和定程成型工作，有利于波紋板的壓制成型。

（5）采用PLC控制，工作靈敏可靠，柔性好。2000噸龍門液壓機具有點動、手動、半自動等工作方式，操作方便，其工作壓力、壓制速度及行程范圍均可任意調節，靈活性強。

（6）2000噸龍門液壓機采用整體框架或分體框架拉桿式結構，經計算機有限元分析計算，具有結構緊湊、剛性好，精度高等特點。四角八面導軌，導向精度高，抗偏載能力強。采用優質的油缸密封元件，可靠性高，壽命長。空程、工作速度快，提高生產效率。

（7）通過聯動墊板將活動橫梁（液壓機滑塊）剛性連接在一起，配合各自的供油閥或泵的控制，來保證滑塊的同步運行，從而壓制出相應的產品。具有壓力大，工作臺面加工范圍大的特點。

2000噸龍門液壓機沖壓成型波紋鋼板工藝特點：

1、生產效率高，且操作方便，易于實現機械化與自動化。

2、沖壓的質量穩定,互換性好,具有“一模一樣”的特征。

3、沖壓的強度和剛度均較高。

4、沖壓件的成本較低。
