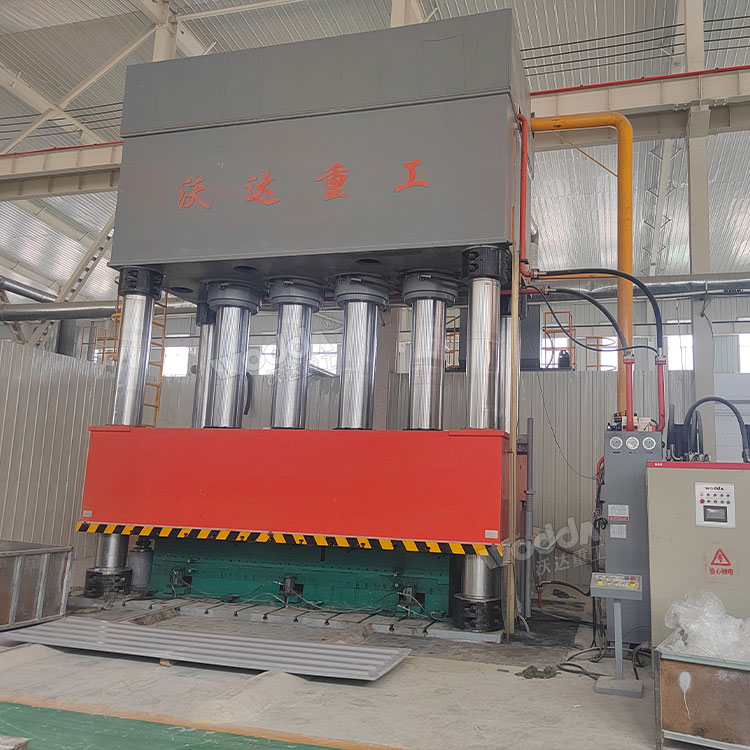

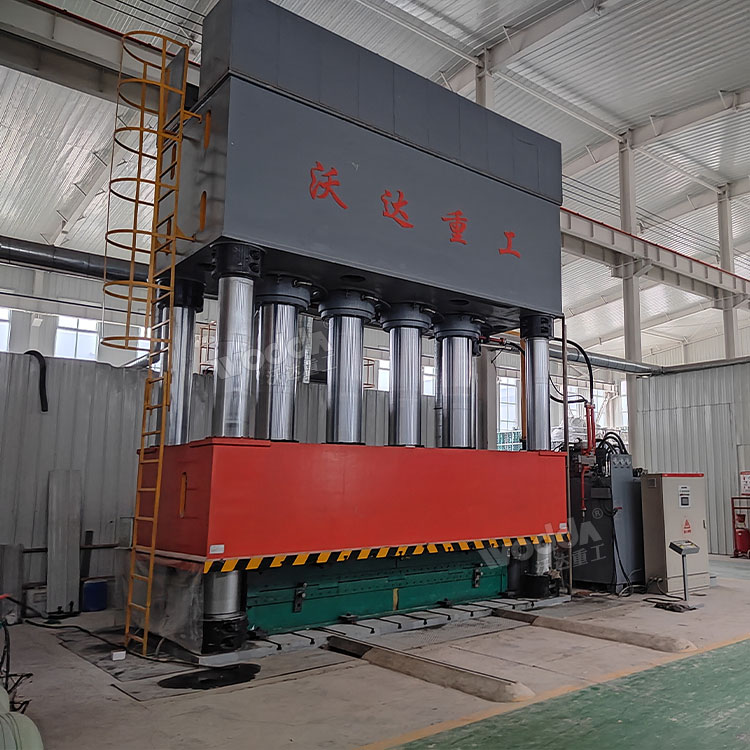

本機是一臺2500噸四柱液壓機，是客戶定做的一款玻璃鋼防腐板成型液壓機，主要用于smc復合材料模壓成型工藝，工作臺面尺寸4500*2500mm，行程2000mm，設置成橫置四缸結構，工作臺面大，受力均勻。通過固定的立柱提供了穩定的支撐和定位，能夠保證模具的精確定位，使得制作的復合材料制品尺寸精度高，形狀一致，達到設計要求。

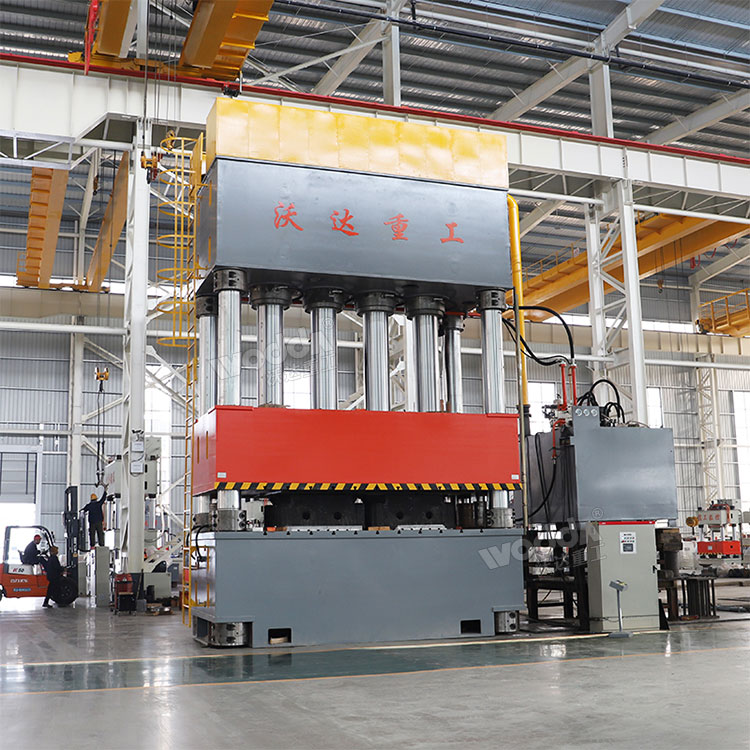

2500噸四柱液壓機采用三梁四柱結構，配有PLC和伺服控制系統，具有高效節能、噪音低、發熱少、控制精度高的特點。三梁采用優質鋼板經二氧化碳保護焊焊接后再經回火處理消除內應力，使結構更穩定、不易變形，使用壽命長；立柱選用優質圓鋼經車床拋光后再進行淬火、鍍鉻、外圓精磨處理，表面硬度和光潔度都提高；油缸采用鍛打件，油缸法蘭經過數控車床精密加工，配合優質密封圈，使油缸不易漏油。

基本原理

玻璃鋼防腐板成型液壓機通過液壓傳動方式，利用高壓油泵將液壓油注入油缸，推動活塞和滑塊進行工作，從而產生巨大的壓力，使玻璃鋼防腐板在模具中成型。玻璃鋼防腐板成型液壓機的溫度、固化時間、壓力、速度均符合SMC材料的工藝特性；采用PLC控制，操作方便，工作參數可調；玻璃鋼防腐板成型液壓機可選配配備模內抽芯控制系統，預置模內頂出控制系統，可實現快速下行、分段與壓制、分段放氣、工作、保壓、慢速開模、快速回程、慢速脫模、快速頂出、頂出停留、快速退回等一系列動作且溫度能多點控制。

2500噸玻璃鋼防腐板成型液壓機的性能特點：

1、機身采用有限元件結構分析和優化設計，結構緊湊，剛性好，精度高。

2、油路系統采用插裝閥集成系統，沖擊小，動作可靠，使用壽命長，泄漏少。

3、機電液一體化安全保護裝置，符合CE標準。

4、可實現定壓、定程兩種工藝，具備保壓延時功能，延時時間可調。

5、工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。

6、采用PLC電腦觸摸屏集中控制，具有調整，手動及半自動三種操作方式。

7、快速回程，開合模速度快，提高生產效率。

8、慢速鎖模，保護模具。

9、具有快速工進、慢速靠模、延時保壓等功能，提高生產效率與模具使用壽命。

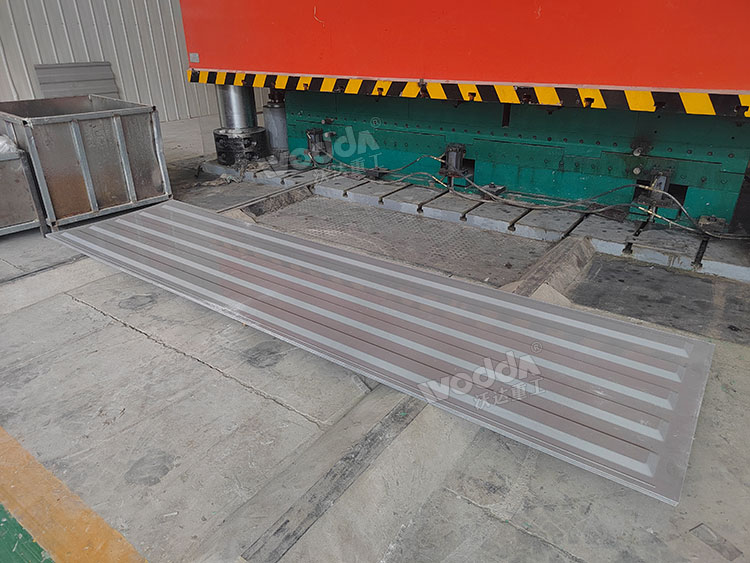

2500噸四柱液壓機模壓玻璃鋼防腐板的過程：

1、剪裁：按制品的結構形狀，加料位置，流程決定片材剪裁的形狀與尺寸，制作樣板裁料

2、稱重：加料量的確定

3、清潔模具：壓制前先徹底清理模具，并涂脫模劑。

4、擺料：料的加料位置應在模腔的中部。對于非對稱復雜制品，加料位置必須確保成型時料流同時達到模具成型內腔各端部。

5、壓模：2500噸四柱液壓機快速下行。當上、下模吻合時，緩慢施加所需成型壓力，經過一定的固化制度后，制品成型結束。

6、脫模：SMC在成型溫度下的固化時間與它的性質及固化體系、成型溫度、制品厚度和顏色等因素有關。
