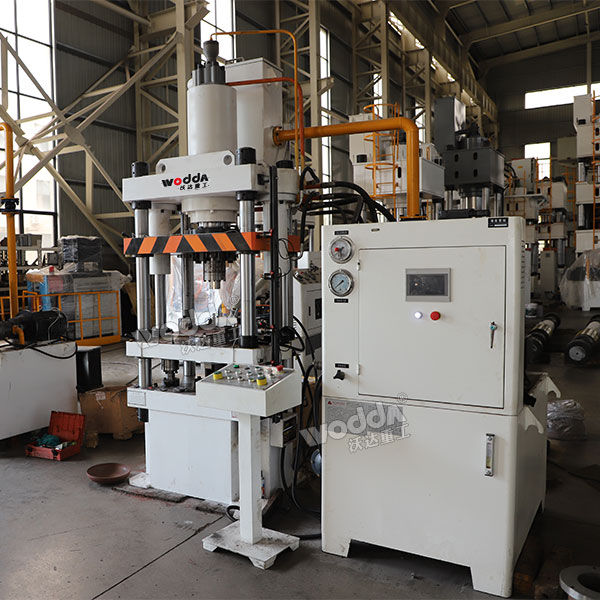

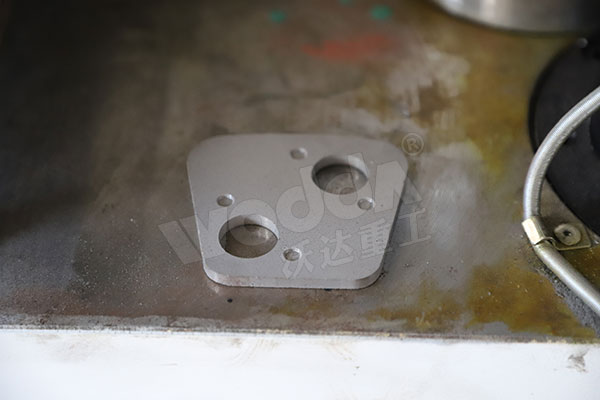

120噸汽車摩擦片成型液壓機是一款粉末成型液壓機，是山東沃達重工設計制造的一款120噸四柱液壓機，機身采用四梁四柱式結構，根據粉末體的不同，也可設計為三梁四柱式、框架式等多種，有獨立的液壓和電氣系統，具有自動送取料裝置，浮動壓制，脫模保護等特殊功能，電氣控制采用PLC可編程控器，按鈕集中控制同時裝有死限位裝置，從而保證制品的一致性。

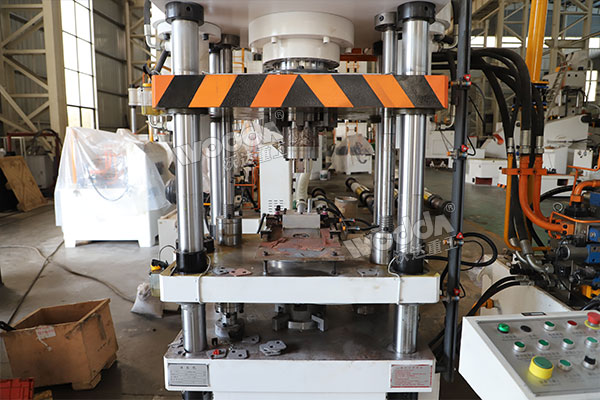

120噸四柱液壓機整機結構緊湊，采用了先進高質量的進口液壓電子元件，因而具有動作靈敏可靠，操作安全方便，工作平穩，低能耗以及使用壽命長、久經耐用等一系列優點?？筛鶕?jù)客戶要求設計制造自動布料，壓制，取件的自動壓制成型機。

金屬粉末成型液壓機具有“手工加料,浮動壓制，拉下脫模”的功能，機器由PLC控制，其壓制力、壓制行程均可根據工藝需要進行調整，并能完成定壓和定程兩種工藝要求。好的金屬粉末液壓機設備采用進口PLC控制程序，主要組成部分：主機架為鑄鋼上下梁結構，堅固耐用。四柱采用先進的鍍鉻工藝，美觀大方，安全可靠。液壓油箱，用于儲存工作介質，46號抗磨液壓油。電器控制系統，用于控制各個油缸的動作，實現全自動。液壓閥組，采用高密度大通徑油路塊，流量大，速度快。動力系統是由電機和油泵組成，操作簡單，運行平穩，故障率低，連續工作能力強。

金屬粉末成型液壓機組成結構：

1、主機機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母及調節螺母等組成。

2、主缸，本機的油缸結構為活塞式油缸由缸體、導向套、活塞頭、活塞桿、鎖母、聯接法蘭、缸口法蘭等組成

3、限程裝置位于主機機身右側，由支架，撞塊及行程開關組成。

4、液壓系統由能源轉換裝置（泵和油缸）、能量調節裝置（各種閥）以及能量輸送裝置（油箱、管路）等所組成。

5、電氣控制系統

6、潤滑系統

7、安全防護系統
