1250噸液壓機是液壓機廠家根據需求定制的一款U型排水溝成型液壓機，U型排水溝都是有復合材料在液壓機、模具作用下一次熱壓成型的，因而該設備也稱復合材料成型液壓機。模壓成型基本過程是將一定量的經過一定預處理的模壓料放入預熱的壓模內，施加較高的壓力使模壓料充滿模腔。在預定的溫度條件下，模壓料在模腔內逐漸固化，然后將產品從壓模內取出，再進行必要的輔助加工即得到最終產品。

315噸U型排水溝成型液壓機

1250噸U型排水溝成型液壓機組成結構：

1、機身

機身由上橫梁，活動橫梁及下橫梁用四根立柱連接起來，通過螺母固緊而組成，動梁和主缸活塞桿法蘭連接，以立柱為導向上下移動。上橫梁，活動橫梁及下橫梁為整體焊接件。

動梁的滑動部位設有加油孔，定時加油，以便潤滑運動部位。

2、行程限位裝置

行程限位裝置由導向板和行程開關組成。分別分為上限位開關，下限電開關，快轉慢開關，共3個為一組。調節不同的開關位置，改變活動橫梁在上、下端的停止位置。調好后，應將鎖緊螺母鎖緊。在定壓成型中，下開關只能做下端位置的控制（起保護作用），不能作壓制行程的控制；在定程成型中，行程開關起到保護作用。下缸有下缸上限位開關，下缸下限位開關組成。下缸到達設定位置停止。

3、油缸

機器油缸。缸體，鍛打內孔磨加工成型?；钊麠U材質45#鍛件。

4、液壓系統

液壓系統由液壓傳動和控制系統。主要由油箱、油泵、插裝閥、冷卻、過濾等組成。通過電氣系統控制電磁換向閥實現壓力機的動作。

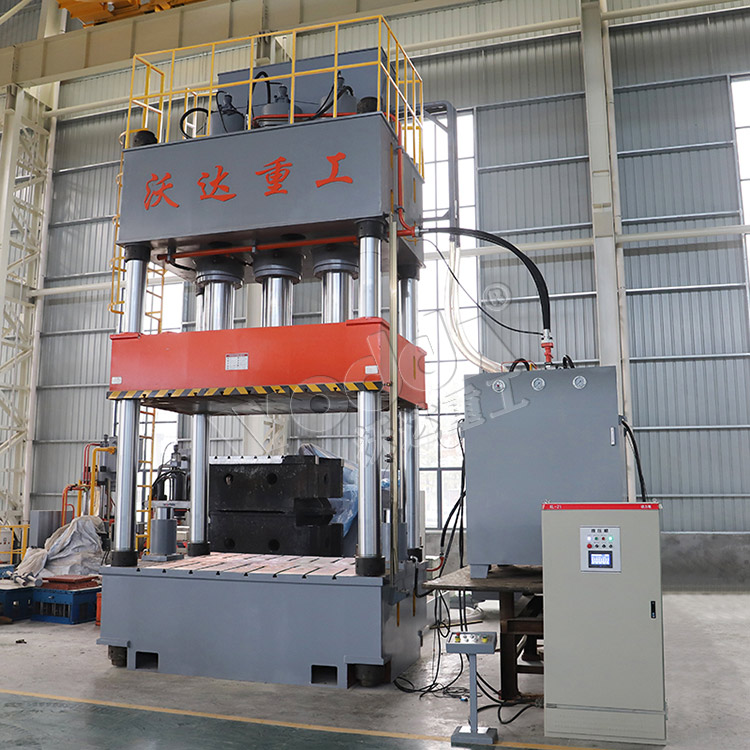

1250噸SMC溝槽模壓成型液壓機

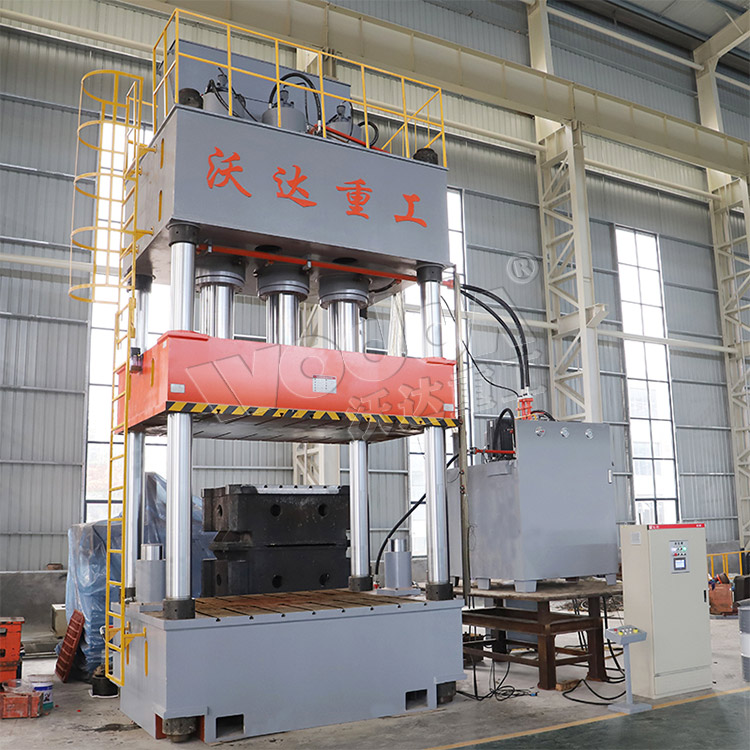

1250噸復合材料成型液壓機

1250噸U型排水溝成型液壓機結構特點：

1、采用計算機優化結構設計，四柱式結構簡單、經濟、實用。

2、液壓控制系統采用插裝閥集成系統，動作可靠、使用壽命長、液壓沖擊小、并減少連接管路與泄露點，液壓集成系統采用獨立控制單元。

3、獨立的電氣控制系統，工作可靠，動作直觀、維修方便。

4、按扭集中控制，具有調整、手動、半自動（半自動可分為定程單次和定壓單次兩種工藝）三種操作方式。

5、滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

液壓機廠家山東沃達重工設計生產有200噸、315噸、400噸、500噸、800噸、1250噸U型排水溝成型液壓機設備，設計制造經驗豐富，噸位、結構可按需生產，了解更多致電：18963222388（可加微信）
