地址：山東省滕州市高鐵新區(qū)德藝巷789號
電話：18963222388（微信同號）
聚丙烯，英文名為polypropylene，簡稱PP，是丙烯通過加聚反應(yīng)而成的聚合物。
聚丙烯（PP）密度為0.89～0.91g/cm3，易燃，熔點189℃，在155℃左右軟化，使用溫度范圍為-30～140℃ 。在80℃以下能耐酸、堿、鹽液及多種有機溶劑的腐蝕，能在高溫和氧化作用下分解，廣泛應(yīng)用于服裝、毛毯等纖維制品、醫(yī)療器械、汽車、自行車、零件、輸送管道、化工容器等生產(chǎn)，也用于食品、藥品包裝，是四大通用塑料材料之一。

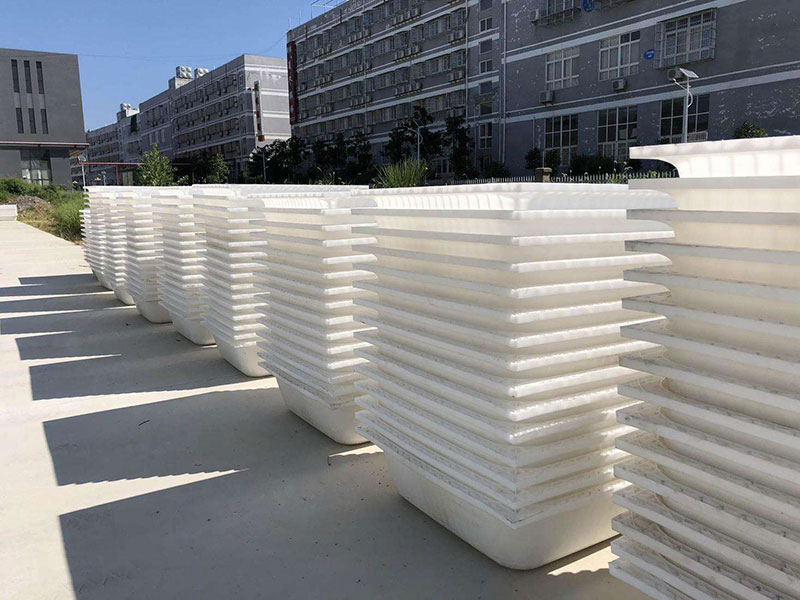

通常，PP材料的拉伸強度在20M~30MPa之間，彎曲強度在25M~50MPa之間，彎曲模量在800M~1500MPa之間，如果壓用在工程結(jié)構(gòu)件上，如PP塑料建筑模殼，則必須進一步提高強度，常用的方法就是加入玻璃纖維復(fù)合。據(jù)了解，PP加玻璃纖維之后，機械性能能夠得到成倍甚至數(shù)倍的提高。據(jù)實驗，玻璃纖維復(fù)合PP材料的拉伸強度達到了65MPa~90MPa，彎曲強度達到了70MPa~120MPa，彎曲模量達到了3000MPa~4500MPa，這樣的機械強度完全可以與ABS及增強ABS產(chǎn)品相媲美，并且更耐熱—一般ABS和增強ABS的耐熱溫度在0℃~98℃之間，而玻璃纖維增強的PP材料的耐熱溫度可以達到135℃~145℃。
增強改性PP所用的玻璃纖維，要求長度為0.4～0.6mm，玻璃纖維含量在40％(質(zhì)量分?jǐn)?shù))含量內(nèi)，玻璃纖維含量越高，PPR彈性模量、抗張、抗彎強度也越。但一般不能超過40％，否則流動量下降，失去補強作用，一般在10％～30％。
