全自動錨桿托盤生產線是一款集剪切、沖壓、沖孔于一體的錨桿托盤生產機器，型號為YQ32-630T，采用液壓機作為核心動力，整條生產線是由630噸三梁四柱液壓機、6米自動上料送料機、錨桿托盤模具、碼垛機等組成的。整套生產線的占地面積為左右5米前后10米，山東沃達重工會提供生產線布局圖，根據布局圖擺放設備位置。

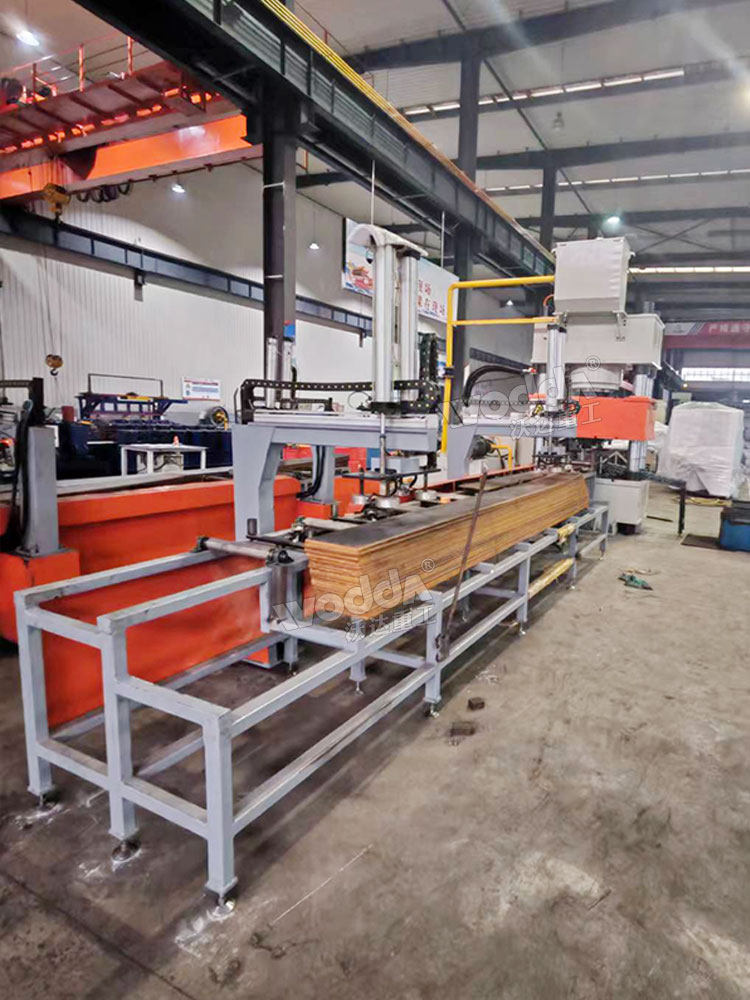

全自動錨桿托盤生產線現場

630噸三梁四柱液壓機是沖壓礦用支護托盤/墊板中常用機器設備，也稱為630噸錨桿托盤液壓機、630噸錨桿托盤沖壓機，可用于生產300×300×20mm、300x300x16mm等型號及以內的錨桿托盤沖壓成型，還可生產常規的碟形托盤外，還可生產U型、W型等形狀托盤，適合強度600MPa以下、外形尺寸400x400x20mm以下各種材質托盤。加工精度誤差±2mm。設備自動送、取料裝置采用PLC自動控制，氣缸驅動送、取料，將操作工肢體與運動的危險部位徹底隔離，既保證了操作安全，又提高了生產效率。

錨桿托盤液壓機（630噸三梁四柱液壓機）

630噸錨桿托盤生產線安裝完成

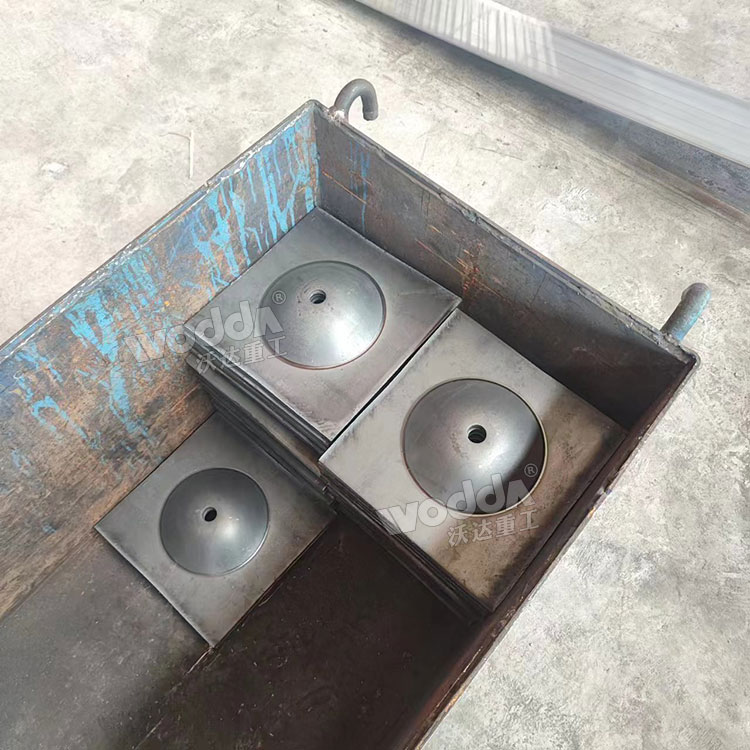

錨桿托盤

全自動錨索托盤生產線介紹：

1、全自動錨索托盤生產線采用PLC可編程控制器及觸摸屏控制，伺服驅動導向送料、送料長短可調，減少人員操作。PLC自動化控制，人機交互界面，可手動和自動控制生產線各部件的動作協調。

生產線具體組成如下：

(1) 6米數控送料機1臺

(2) 錨桿托盤液壓機（630噸三梁四柱液壓機）1臺

公稱力：6300KN（即為630噸）

額定壓力：25Mpa

液體最大工作壓力：31.5Mpa

最大開口高度：600mm

油缸行程：400mm

快下速度：250mm/s

工作速度：10-20mm/s

回程速度：185mm/s

工作臺尺寸：1200*1000mm

電機功率：22KW*2

（3）錨桿托盤模具

每個規格對應一套模具，含沖頭刀具，常見的錨桿托盤規格有 120*120*6mm、120*120*8mm、120*120*10mm、140*140*10mm、140*140*8mm、150*150*10mm、150*150*8mm、200*200*10mm、200*200*12mm、300*300*16mm、300*300*20mm、350*350*20mm等。

2、要求產品一次剪切、壓制成型（沖眼、切邊）。

3、壓制完成的托盤經自動推料裝置推出，完成下一個動作工藝。

全自動錨桿托盤生產線工作過程：

1、送料：

由自動送料機將鋼板抓取傳送到礦用錨桿托盤液壓機工作臺面的模具上，等待拉伸沖孔；

2、拉伸沖孔沖裁：

630噸錨桿托盤液壓機利用模具將鋼板一次拉伸沖裁沖剪工藝，得到錨桿托盤成品；錨桿托盤液壓機的具體的工作流程：滑塊快速下行—慢速加壓—保壓延時—滑塊快速返回—原位停止等，完成錨桿托盤的一個沖壓生產工藝流程。

3、出料：

成品錨桿托盤由輔助設備推料機推送到傳送帶；

4、如果需要，也可配碼垛機，可直接將壓制好的錨桿托盤輸送到碼垛機進行碼垛。

使用條件：

工作環境溫度：0~40℃

動力電源：三相四線制380V

電壓波動范圍：380V±10％

液壓系統使用介質：46#抗磨液壓油
