1500噸四柱液壓機是1500噸液壓機中常用結構，配置液壓墊或者頂出缸完成拉伸工藝，應用范圍廣泛，更換模具即可加工不同的金屬板材，如不銹鋼水箱，不銹鋼水槽，封頭拉伸，工件深拉伸，工件淺拉伸，汽車配件拉伸，波紋板拉伸，電機風罩拉伸，金屬鈑金拉伸，不銹鋼水槽拉伸，消防器材拉伸等金屬板材的拉伸成型。

1500噸四柱液壓機應用

1500噸四柱液壓機是山東沃達重工為客戶定制拉伸U型管的四柱拉伸液壓機，工作臺下方有液壓墊（多頂桿），采用三梁四柱結構，經濟實用，液壓控制采用插裝閥集成系統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的范圍內調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式。

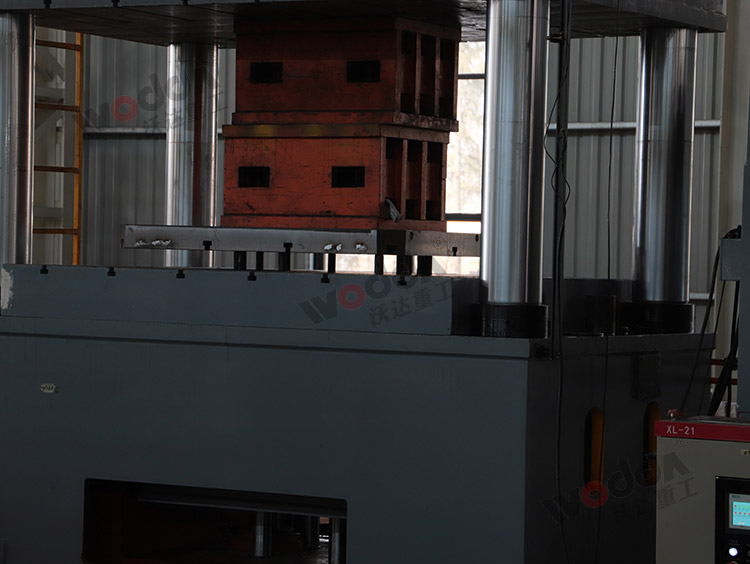

1500噸四柱拉伸液壓機車間實物

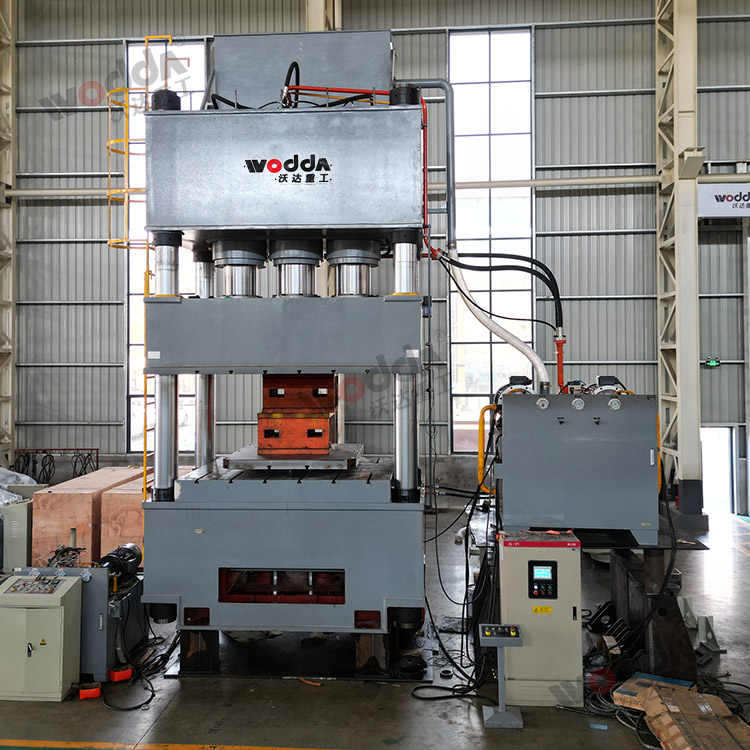

1500噸四柱液壓機帶液壓墊

1500噸四柱拉伸液壓機采用三梁四柱結構，其結構特點：

1、四柱式結構，剛性好、精度高、結構緊湊、經濟適用；

2、液壓控制采用插裝閥集成系統，泄露點少、沖擊小、動作可靠，可有效的保護模具和設備的使用壽命；

3、專業油缸密封元件，可靠性強，壽命長；

4、導軌自動潤滑裝置，充分保護導柱，保持精度；

5、機電一體化安全裝置，如:油缸下腔支撐回路、油缸上下腔互鎖回路等，有良好的安全性；

6、電氣系統采用PLC控制，可實現一鍵操作，工序簡單易操作；

7、可實現定壓、定程兩種成型工藝，具備保壓延時功能；

8、根據不同工藝，工作壓力、行程可在一定范圍可調節，簡單易操作；

液壓墊（多頂桿）

液壓墊置于工作臺內，用于拉伸工藝時的工件壓邊，在液壓墊的上平面裝有可更換的頂桿墊，以防止因頂桿對液壓墊的沖擊而造成液壓墊上平面的變形和損傷。液壓墊缸采用單缸或多缸結構，一字布置，此結構使液壓墊受力均勻，以達到理想的拉伸效果。

拉伸液壓機中液壓墊的工作方式：

（1）滑塊快降→滑塊慢降壓制→滑塊加壓-保壓延時及泄壓→滑塊回程→液壓墊頂料→液壓墊延時退回。

（2）滑塊快降→滑塊慢降壓制( 同時液壓墊被動退回) -保壓延時及泄壓→滑塊回程→液壓墊頂出。

（3）滑塊快降→滑塊慢降壓制→保壓延時及泄壓→滑塊回程。
