鎂碳磚是一種復合耐火材料，主要用于轉爐、交流電弧爐、直流電弧爐的內襯，鋼包的渣線等部位。壓制鎂碳磚成型的機器設備選用液壓機可實現自動化生產，根據鎂碳磚的規格尺寸及山東沃達重工公司的設計經驗，常用1000噸、1200噸、1500噸等液壓機配合模具來實現。

本機是一臺1000噸四柱液壓機，是專為生產耐火材料鎂碳磚產品定做的專用液壓機，也稱1000噸鎂碳磚成型液壓機，四柱式導向設計，精度高，結構穩固，適用于生產鎂碳磚、硅磚高鋁磚、鎂碳磚、鎂鈣磚等耐火材料產品。同時，1000噸四柱液壓機具有高壓力、自動化智能（PLC伺服系統）、安全可操作等性能特點，能夠滿足鎂碳磚加工的工藝要求，并提高生產效率和磚坯質量。

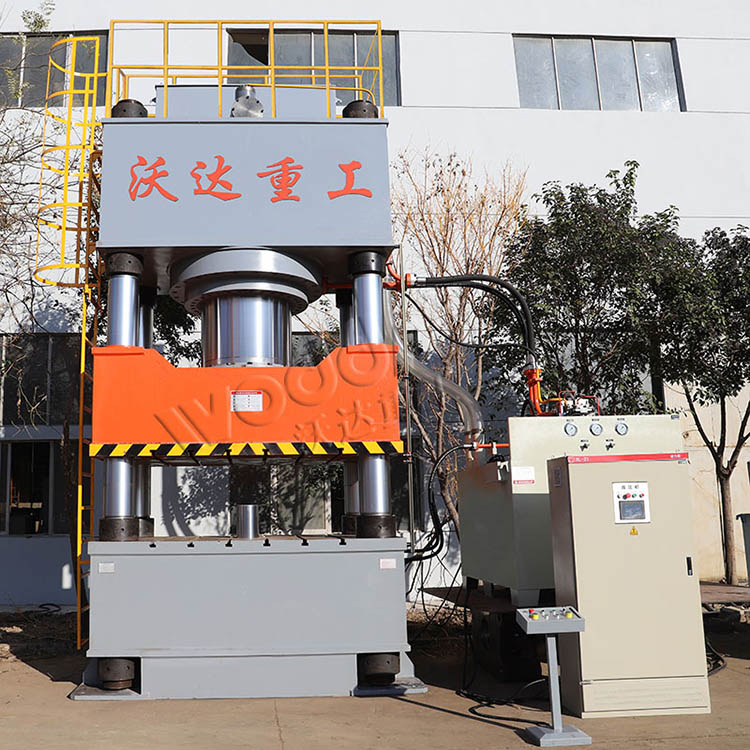

1000噸鎂碳磚成型液壓機

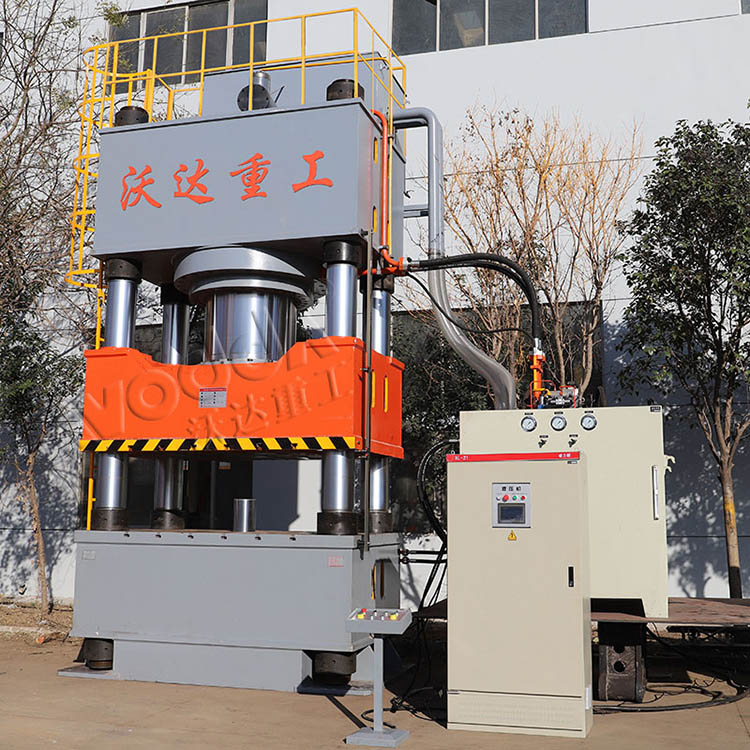

1000噸四柱液壓機

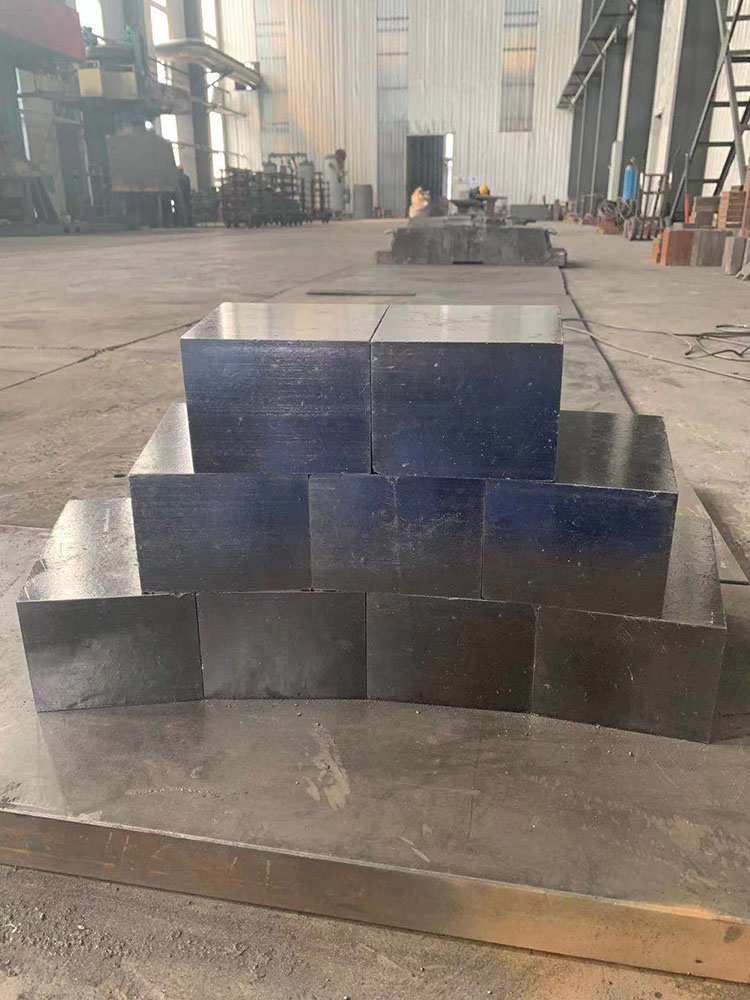

鎂碳磚成品

1000噸鎂碳磚成型液壓機的結構說明：

1、主機說明

（1）四柱結構，包括上梁、滑塊、立柱等，上梁、滑塊、工作臺三大件均采用優質鋼件，經計算機優化，強度高，抗變形能力強。

（2）工件經過回火或振動實效降低內應力，保證了液壓機精度長期不變。

（3）三梁經數顯鏜床、龍門銑等設備加工而成。

（4）液壓機立柱采用45號鋼粗車，精車精磨，鍍硬鉻工藝，表面粗糙度達到Ra0.2-0.4以上，提高了導向精度。

（5）每個立柱上采用四螺母結構，上梁與工作臺均提高了預緊性能，保持精度穩定性，提高了油壓機壽命。

（6）在液壓機右側行程開關處安有標尺，便于確定各個發訊位置。

2、油缸

（1）油缸結構為缸體、活塞桿、活塞頭、缸口導套、法蘭等。

（2）作為重要件的主油缸缸體用整體鍛件，并且進行探傷實驗。

（3）缸體內部采用粗車、精車、滾壓等工藝，保證缸體內壁光潔度，為Ra0.2-0.4，保證了密封效果，延長了密封壽命。

（4）主缸缸口密封采用優質材料，特殊結構密封，密封效果遠遠好于目前市場上采用的YA圈和YX圈。

3、液壓系統

（1）液壓系統采用二通插裝閥，結構緊湊，減少泄漏點，響應時間快。

（2）主泵采用恒功率高壓柱塞泵，浸油立式安裝，減少了噪音，吸油效果好，提高了泵的壽命。

（3）主缸上面設有大容積的充液箱，保證快速充液，減少上壓時間，增大散熱面積，降低油溫。

1000噸四柱液壓機性能特點：

1.計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用；

2.液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連結管路與泄漏點；

3.獨立的電氣控制系統，工作可靠，動作直觀，維修方便；

4.采用按鈕集中控制，具有調整、半自動兩種操作方式；

5.通過操作面板選擇，可實現定程、定壓兩種成形工藝，并具有保壓延時等功能；

6.1000噸四柱液壓機滑塊的工作壓力，空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

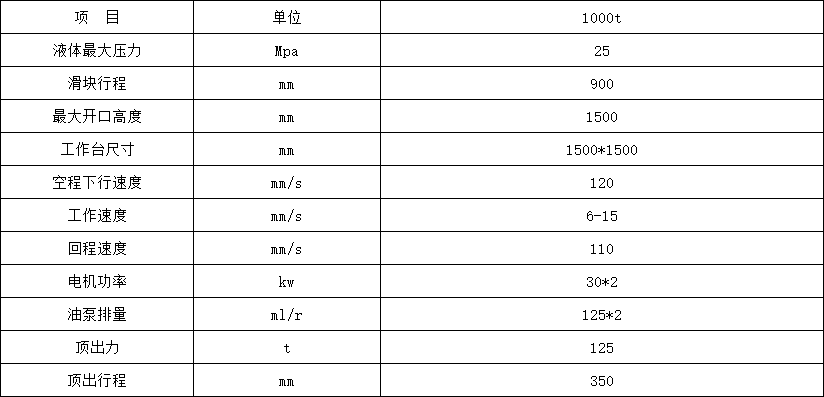

1000噸鎂碳磚成型液壓機技術參數：

注：以上1000噸四柱液壓機參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。
