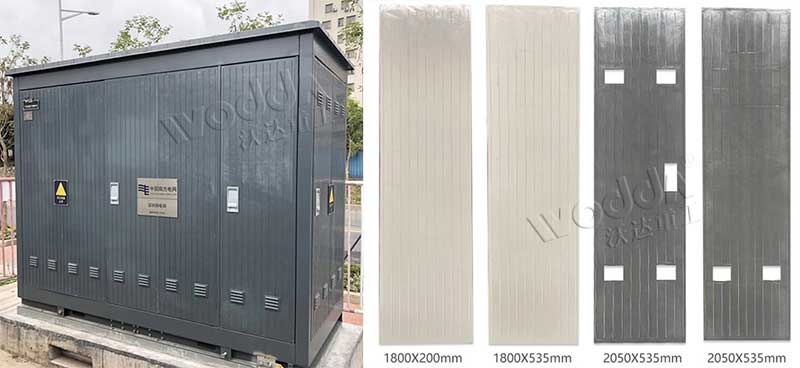

SMC環網柜/配電箱因其優異的機械性能和防腐蝕抗老化、防水絕緣不生銹等優勢，被廣泛使用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站以及箱式變電站中，特別適合石油，冶金，化工，礦山等腐蝕性嚴重的廠區以及沿海，艦船等高鹽霧場所使用。安全，壽命，加工和安裝等方面都大大優于傳統的金屬配電箱體。SMC配電箱利用SMC板材制品簡單拼裝而成，運輸、施工、維保都非常方便，已然成為市場趨勢。

SMC環網柜/配電箱

SMC環網柜配電箱板是通過液壓機模壓而成，常用的規格有630噸~2500噸油壓機，結構上有四柱式和框架式兩種形式。下面介紹這款山東沃達重工生產的2000噸SMC環網柜配電箱板模壓成型液壓機，工作臺有效尺寸是4000mmX2000mm，可以適應多種規格的SMC配電柜板模壓成型。

SMC環網柜/配電箱成型液壓機采用高性能液壓油，換油周期長，一般可使用2年以上。在實際應用中，設備使用過程中的潤滑可以通過以下途徑來實現：

1、新設備投入使用前，需進行一次徹底的潤滑。這樣可以有效延長設備使用壽命，并減少因潤滑油殘質造成的堵塞。

2、由于油壓機要長期運轉，所以在平時需保證有一定的油量。

3、使用一段時間后，應注意觀察液壓系統是否有漏油現象，若有漏油現象應及時檢修處理。

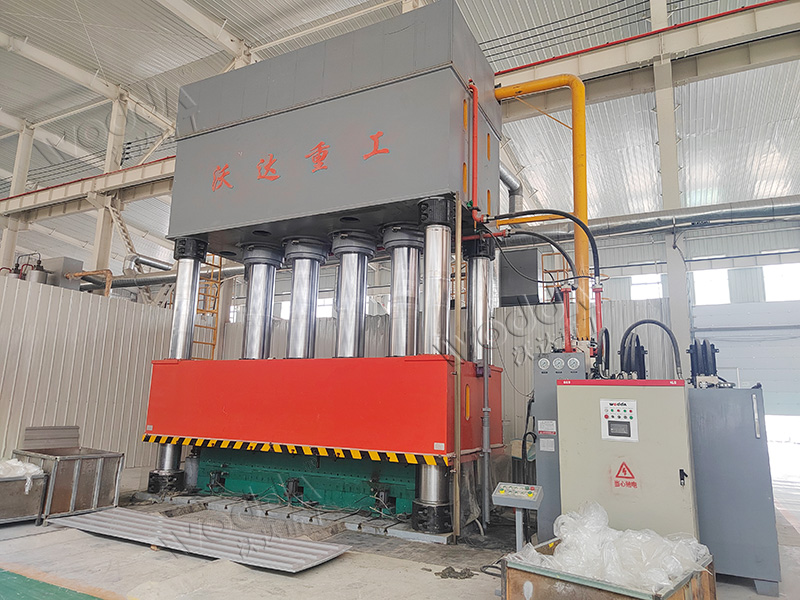

2000噸SMC環網柜/配電箱板模壓成型液壓機

2000噸SMC環網柜/配電箱板模壓成型液壓機主要由機架、立柱、工作臺、油缸、電氣控制柜和液壓泵等組成。

（1）立柱的材料為Q345A，立柱的長度為2500 mm，經車床拋光、中頻淬火、外圓精磨、鍍硬鉻等多道工藝精加工而成；立柱與上下橫梁之間采用8對螺母連接固定。

（2）工作臺的長度為4000 mm，寬度為2000 mm，上平面經過TJK6920A大型數控落地鏜銑床精銑，平面精度優于國家標準。

（3）油缸筒選用鍛打無縫珩磨管機加而成，活塞桿為45#鋼，同樣需要經車床拋光、中頻淬火、外圓精磨、鍍硬鉻等多道工藝精加工，油缸的長度為1500 mm，其最大行程為1320 mm。

（4）電氣控制柜主要由操作面板、行程開關、時間繼電器、電磁閥及電控裝置組成。

（5）液壓泵的型號及揚程可根據用戶需要進行選擇。

（6）液壓油：采用知名品牌，其品質好、性能優、價格適中。

2、液壓系統原理

液壓系統由油泵、電磁換向閥、溢流閥、油箱等組成，油箱與油泵之間有油管連接。由于是使用液壓油作為工作介質，所以油泵的轉速一般可通過調節電磁換向閥來實現。在控制回路中，電磁換向閥起著重要的作用，其控制油路主要包括：

1)電磁換向閥的內部線圈通電；

2)電磁換向閥主控制油路（主油路控制電磁閥）；

3)電磁換向閥的工作腔通過液壓油潤滑。在使用過程中，當油泵開始工作時，電磁閥打開；當電磁換向閥主控制油路上的液壓油被抽走后，電磁閥關閉；當油泵停止工作時，電磁閥關閉。

根據所需壓力大小調節油泵的轉速。若需要較高壓力時，可通過調節溢流閥來實現。在溢流閥上有相應的壓力值（1 MPa）和開啟壓力（2 MPa），具體情況根據所需壓力大小來決定。

3、液壓系統的安全操作規程

（1） SMC環網柜/配電箱成型液壓機在工作前，必須檢查油壓系統的所有部位，確保設備正常運轉。

（2） SMC環網柜/配電箱成型液壓機嚴禁在運轉中加油。

（3） SMC環網柜/配電箱成型液壓機在工作前，必須將壓力油缸下端的放油螺塞打開，然后向系統中加入一定量的液壓油，再將其安裝好，并用扳手?jǐn)Q緊螺塞。

（4） SMC環網柜/配電箱成型液壓機工作時，若發現系統中有不正?，F(xiàn)象，必須立即停止工作，并通知專業維修人員進行檢查。

（5） SMC環網柜/配電箱成型液壓機工作結束后，應關閉設備上的總電源開關。
