jh21氣動沖床采用C型結構機身，全稱是氣動摩擦離合壓力機，機身通常采用鋼板焊接或鑄件制造，結構堅固，能夠提供穩定的操作平臺。采用氣動技術，通過氣壓驅動實現沖孔、沖壓、落料等工藝過程，具有高效、節能、環保等優點。

其傳動原理為主電機通過三角皮帶帶動飛輪轉動，再通過傳動軸上的干式氣動摩擦離合器，推動大齒輪轉動，從而帶動曲軸轉動，使連桿、滑塊做上下運動。由于氣動沖床的速度快、效率高，一般要求自動上料，配備全自動開卷機、校平機、工業機器人等周邊配套設備，山東沃達重工支持全套生產線定做！

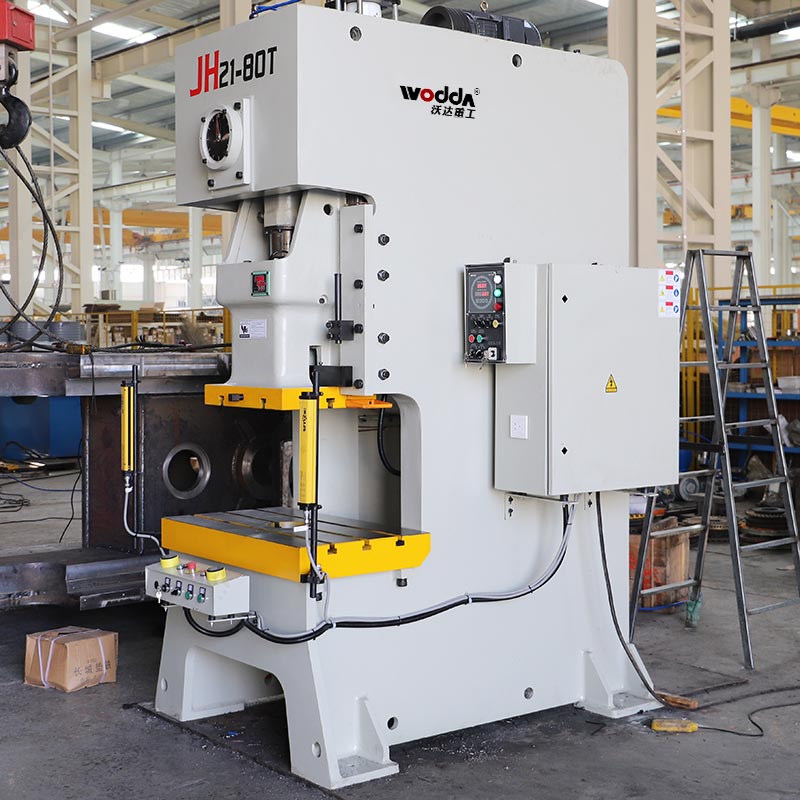

JH21氣動沖床

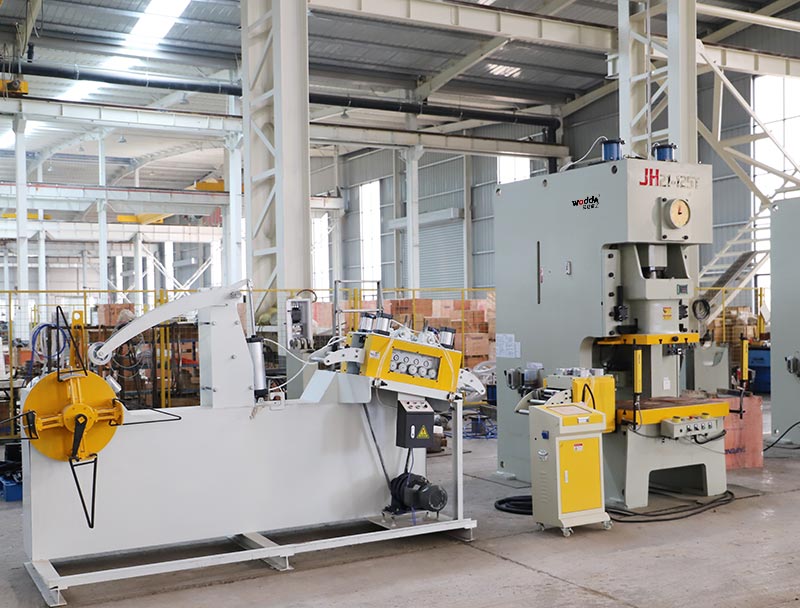

氣動沖床全自動生產線

一、氣動沖床場地能源及環境要求

二、氣動沖床執行標準

GB/T 23280-2009 《開式壓力機 精度》

GB/T5226.1-2002 《工業機械電氣設備通用技術條件》

GB5226.1—2002 《機械安全 機械電氣設備第一部分通用技術條件》

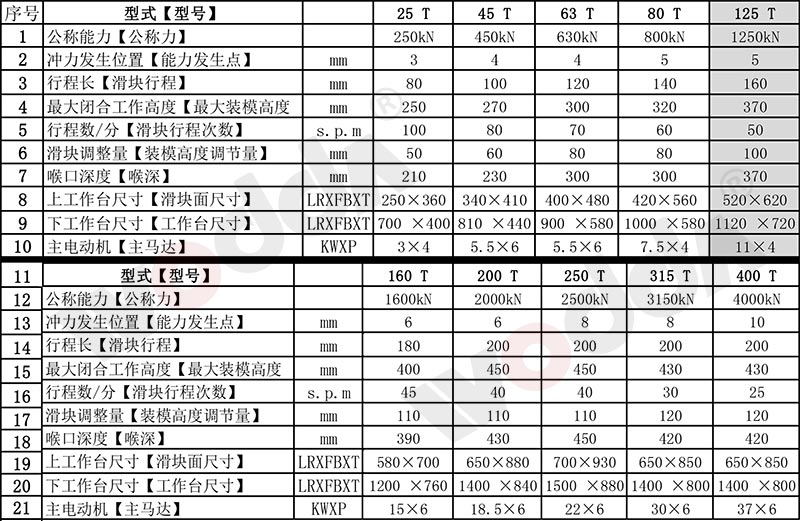

三、氣動沖床主要技術參數

四、氣動沖床壓力機技術要求

1、氣動沖床主要部件結構

1.1整機

氣動沖床的機架采用鋼板焊接的箱形結構件，焊接工藝成熟，坡口形式及焊縫選用符合標準。采用CO2氣體保護焊，重要焊縫(點)作X射線探傷等特殊檢查。機架箱體結構件，在焊接成型后、必須進行消除內應力的處理（回火或者振動時效處理），消除壓力機長期工作后，因其應力所造成的、其機體的部件變形及整體結構幾何精度穩定性。

jh21氣動壓力機具有切(OFF)、單次、連續、寸動(正、反轉)4種操作動作和緊急停止功能。

1.2 主傳動

① 驅動方式：上傳動，曲軸方式。

② 驅動系統：三相異步電機 + 變頻器。

③ 主傳動皮帶：V型皮帶

④ 傳動齒輪：正齒輪，精磨齒面工藝，具有傳動精度高，嚙合精度高，傳動平穩、承載能力大、齒輪強度強、噪音小等優點。保證可靠潤滑。

⑤ 銅套、軸承：重要部分的銅套、軸承均有有可靠的潤滑保證。連桿銅瓦、曲軸支承套采用高比壓銅套。

⑥ 傳動系統有良好的潤滑保障及故障檢測、保護。

1.3 離合器/剎車器(干式）

① 摩擦塊：材質為無石棉的特殊材料，壽命長、無環境污染。鑲裝間隙合理有互換性，飛輪啟動/停止時沒有異響。

② 控制系統選用無錫華通雙聯閥，帶制動松開異常檢測，動作靈敏可靠。

③ 離合制動器氣路控制技術成熟，控制有效，時間標準：0.03～0.05s。

④ 離合器/制動器的故障報警能夠及時在控制面板上顯示（設報警燈）,并能實現復位。

1.4 滑塊

① 滑塊導軌：滑塊采用超長的六面導軌，導向精度高、耐磨性好，用推拉螺栓可調整導軌間隙?；瑝K導軌板為鋅基合金材料。

② 液壓過負荷保護裝置。（品牌：日本昭合）滑塊具有液壓過載保護裝置，氣-液式，超過額定噸位約5％產生過載反應，并光報警、滑塊自動停止，過載后復壓時間為1分鐘，并設置手動卸荷旋鈕。

③ 滑塊運行角度顯示為數字（電子）式，置于控制面板上。

④ 滑塊設有裝模高度調整裝置（63T以上含63T）。

a. 正反向速度：50mm/min左右。

b. 上下極限位置自動停止。

c. 調整時用絕對編碼器檢測，在觸摸屏顯示器監測滑塊調整量，顯示精度0.1mm。

⑤ 平衡器：空氣式，壓力人工設定，手動調整，缸體設有保護性回油。

1.5 電氣系統

① 氣動沖床的控制部分采用日本OMRON或臺灣FATEK可編程序邏輯控制器，配備電子凸輪控制模塊，預留備用兩個以上的空槽位置，關鍵控制環節及安全控制回路均采用雙回路控制，電器控制柜采用側開門線管配線。

② 壓力機右前方為主操作盤，使壓力機各種操作和調整實行集中控制。

③ 通過電子凸輪可實現壓機主要操作信息，參數、故障燈光顯示。

a. 產量計數及預置計數。

b. 滑塊裝模高度行程調節操作。

c. 滑塊角度顯示。

④ 在主操作盤設有電子凸輪角度顯示。

⑤ 氣動沖床的主電機采用三相異步電機+變頻器；過熱保護或電流過載保護；主要電器元件選用進口原裝件。

整個電控系統按照國標，嚴格要求高質量地進行設計，主要電器元件采用不低于有著良好信譽的合資廠的產品。整機應具有可靠的接地系統及完備的線路保護功能。

五、服務與承諾

1、jh21沖床驗收依據:氣動沖床幾何精度按照GB/T 23280-2009 《開式壓力機 精度》

2、沖床安裝調試

設備包裝出廠后，山東沃達重工負責運輸（按約定承擔費用）、調試，客戶負責提供液壓油、氣、電等；沃達重工調試人員自帶安裝、調試所需專用工具。

3、服務承諾

8.1 山東沃達重工為客戶提供技術培訓及咨詢服務；

8.2 山東沃達重工負責為客戶進行安裝及調試；

8.3 沖床質保期為終驗收通過之日起計算，設備質保期一年。在接到用戶的故障信息后，山東沃達重工1小時內作出電話響應，一般故障24小時內解決，重大故障（主關件損壞等）十日內解決。

8.4 質保期過后，山東沃達重工承諾為客戶提供終身有償服務，并對所需配件提供最優惠的價格；

8.5 質保期內非用戶人為原因造成設備損壞的，山東沃達重工對機床出現的各類故障及時免費維修服務，對非人為造成的各類零件損壞及時免費更換。

4、沖床隨機技術資料

山東沃達重工向客戶提供下列沖床技術資料一式一份；沖床使用說明書、潤滑圖及潤滑說明。
